Kit Solar Isolado 5000W 48V 20.000Wh/dia. Bat OPzS.

Kit Solar Isolado 5000W 48V 20.000Wh/dia. Bat OPzS.

12 Painéis Solares Policristalinos de 340W a 24V, é um dos mais potentes da gama policristalina de 24V, é mais utilizado para instalações de médio e grande porte em casas de campo, casas e edifícios industriais, utilizado tanto para sistemas isolados como ligados à rede sistemas por sua excelente relação custo-benefício. É composto por 72 células de silício policristalino, com alto desempenho. O painel solar 340W 24V ERA oferece um desempenho impressionante entre os painéis

Células solares de 24V e 72 células, produzindo uma corrente máxima de 8,84A a 38,5V. Incorpora 90 cm de cabo de seção de 4 mm com um conector MC4 padrão na extremidade de cada pólo para facilitar a conexão.

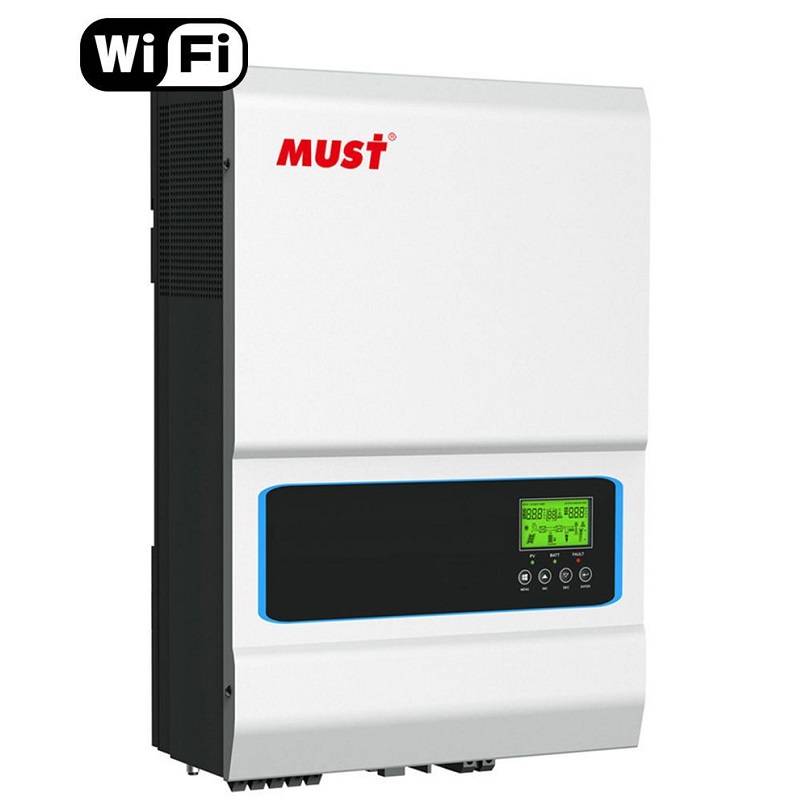

1 x carregador inversor Must Solar 5000W 48V + controlador de carga com MPPT: oferece uma solução muito útil para sistemas fotovoltaicos isolados, pois permite integrar todos os componentes do sistema no mesmo dispositivo, que também integra uma tela LCD que você permitirá você ver o estado de carga e tensão da bateria, os amperes de carga em tempo real dos painéis solares e ponto de venda, além de ter um pequeno desenho na mesma tela que permitirá ver como a energia está circulando o sistema porque também suporta um gerador ou uma rede elétrica o suporte externo que podemos ter na instalação solar.

Investidor é onda senoidal pura, o carregador de bateria tem uma carga máxima de 60A com atuação automática AGS entre em contato com um regulador de tensão

O MPPT carrega 80A para poder conectar até um máximo de 4000W de energia solar.

24 x Bateria Estacionária 2V Ultracell OPzS 588Ah: Este tipo de bateria, modelo UZS590-2, é a melhor solução para sistemas fotovoltaicos, pois oferece grande durabilidade e muito bom desempenho para cargas e downloads lentos. Essas baterias são o melhor tipo de banco de energia para um kit solar que você precisa para uma operação bem-sucedida por muitos anos. Amplamente reconhecida, a Ultracell é a fabricante líder mundial de baterias de longa duração de qualidade premium. Confiáveis, robustos e duráveis, graças a mais de 3000 ciclos de vida oferecidos por essas baterias estacionárias para descargas de até 50%.

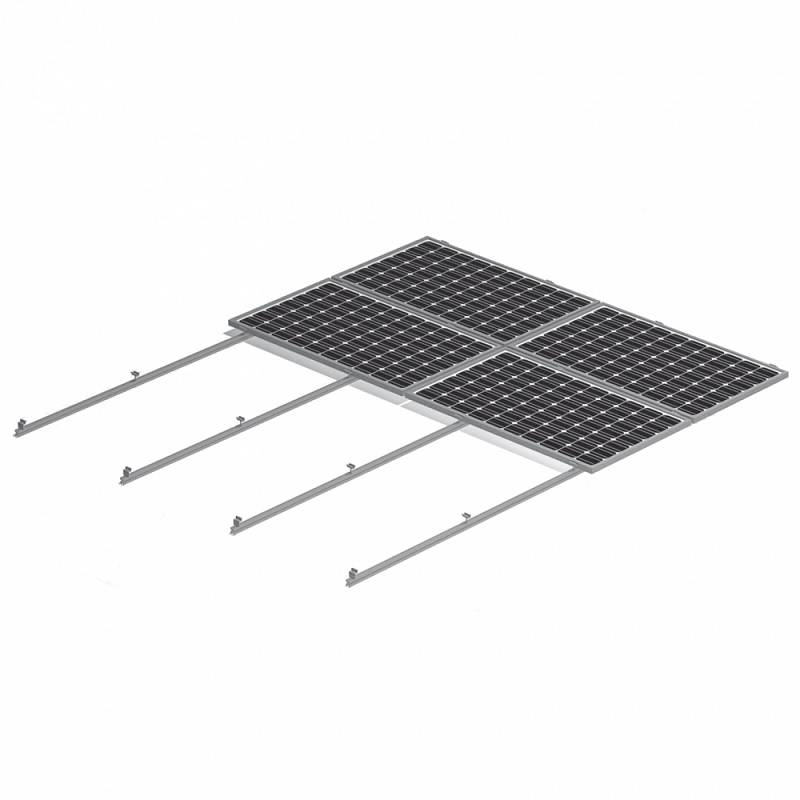

1 x Estrutura em telhado metálico ou telhado inclinado: A estrutura em telhado metálico ou superfície inclinada é perfeita para ocasiões onde o tecto do local de instalação tem uma orientação e inclinação ideais. Pode ser uma superfície metálica, um painel sanduíche ou uma superfície de concreto, pois essa estrutura é composta essencialmente por algumas longarinas para posicionar os painéis. A estrutura que incluímos para este kit solar inclui todo o material necessário para a montagem dos painéis solares, exceto o que for necessário para ancorar o próprio no telhado ou no solo, pois será de acordo com essa superfície. .

A estrutura possui um manual de montagem muito simples. Caso precise de outro tipo de estrutura em seu kit, entre em contato conosco para que possamos orçar e alterar de acordo com sua necessidade.

15 metros de cabo vermelho PV ZZ-F 6 mm2 e 15 metros de cabo preto PV ZZ-F 6 mm2. da marca Top Cable.

10 metros de cabo fotovoltaico vermelho ZZ-F de 10mm2 e 10 metros de cabo fotovoltaico preto ZZ-F 10mm2

É utilizado em instalações solares entre os painéis para fazer os paralelos no distribuidor de corrente ou para levar a energia deste ao regulador de carga. Possui revestimento duplo de borracha livre de halogênio com alta resistência a produtos químicos, óleos, raios ultravioleta e resiste à imersão em água. É um cabo flexível classe 5 preparado para baixa tensão até 1000V. O seu condutor é de cobre estanhado electroliticamente, e graças ao design dos seus materiais, pode ser instalado em todo o tipo de condições ambientais: zonas húmidas e secas, instalação exterior, enterrada, ou mesmo submersa em água (AD8), sem que comprometa a vida útil do cabo.

1 metro de cabo verde ZZ-F 50mm2 e 1 metro de cabo preto RV-K 50mm2. É utilizado em instalações solares como cabo de transporte de corrente entre a bateria e o inversor. A corrente que passa por ele pode ser muito alta entre as baterias e o inversor, causando superaquecimento se for usado um cabo de seção insuficiente.

O cabo de 50 mm2 é da marca Top Cable, e embora seja normalmente distribuído com 1 metro de comprimento, já que a distância entre as baterias e o inversor não deve ser alta, pode ser solicitado medir distâncias maiores. O cabo tem flexibilidade moderada e foi projetado para atender aos requisitos mais exigentes.

O cabo normalmente deve ser crimpado com terminais da métrica apropriada e dependendo do hardware e baterias do UPS. Graças ao design de seus materiais, pode ser instalado em todos os tipos de condições ambientais, tanto em áreas úmidas quanto secas, sem prejudicar a vida útil do cabo da ferramenta.

1 x Distribuidor e caixa estanque para os painéis de conexão: Para fazer os painéis paralelos de forma simples, confiável e extensível, o distribuidor de 2 pólos e sua caixa estanque são fixos. Deve ser colocado o mais próximo possível do grupo de painéis solares para unir a fiação de todos em um único par de cabos positivos e negativos. Desta forma, podemos fazer uma descida de apenas um cabo por pólo para o controlador de carga (este cabo de ramal será maior que a seção instalada entre os painéis solares e o distribuidor de corrente, pois a soma das correntes de todos os módulos passará por ela fotovoltaica. É muito útil porque permite instalações limpas com economia significativa de cabeamento.

12 conectores de painel MC4. Este é um tipo de conector compatível com terminal que já está incluído no painel solar. Para os terminais macho e fêmea do MC4, uma haste metálica é inserida no corpo plástico do conector. Deve-se descarnar um pedaço de cabo equivalente a 1 cm e prendê-lo na lingueta de metal. Ele é inserido dentro do corpo do conector até ouvirmos um clique. Nesta etapa, saberemos que o conector foi instalado corretamente, pois se puxarmos levemente o cabo, ele não sairá mais.

1 kit de equipamentos elétricos 3000W 60 A 24V: contém todos os elementos e dispositivos de proteção necessários para os kits que incorporam o inversor de 3000W a 24V. Este plugin não só facilita a instalação de cada item do kit, como vem pré-montado para reduzir o tempo e o incômodo durante a instalação. Além disso, protege sua instalação, pois

Inclui: um interruptor de bateria, um fusível para conectar os painéis e um disjuntor de 16A para a potência de saída.

Inclui uma caixa ICP para instalação de proteções, fiação que conecta todos os dispositivos e deixa um plug macho pronto caso queiramos conectar um gerador ou rede à entrada do inversor do carregador de bateria

Kit Solar Off Grid 5000W 48V 20.000Wh/dia com bateria OPzS.
O Solar Kit Habitação Permanente 5000W 48V 20000Whdia trata-se de um sistema capaz de suprir o consumo de um
residência habitual, de uso frequente ou residência permanente, graças aos seus acumuladores OPzS e 12 painéis do maior
Poderoso.
Tudo isso regido por um inversor de 5000W a 48V com regulador MPPT de 80A para suprir todos os consumos da habitação.
Além do material discutido, seguem anexos os acessórios elétricos que você pode ver nesta página podendo fazer as diferentes conexões entre as equipes.
Produção de energia:
Energia captada em um dia: 12.240 Wh/dia no inverno e 28.650
Wh / dia no verão. A estimativa de produção foi feita com
um mínimo de 3 horas de sol máximo para o inverno, enquanto no verão foram tomadas 7 horas de sol.
Consumo: Exemplos comuns que este kit pode cobrir.
1 x Geladeira A +++
1 x freezer A +++
1 x Flat TV 75W por 8h/dia
2 x Laptops por 6h/dia
1 x máquina de lavar louça 3 vezes por semana
1 x micro-ondas
8 x 10W Led Lights para 4h/dia
1 x máquina de lavar 3 vezes por semana (com água fria)
1 x placa vitrocerâmica 1h/dia
1 x forno por 3 horas por semana
1 secador 1200W: 3 vezes por semana
1 x bomba de poço de 1HP 1h/dia
1 x inversor de ar condicionado 5h por dia verão (horas solares)
1 x Ventilador 6h/dia no verão
Consumo de UPS em standby até 5000 W
